Как воздух проходит через вентиляционную систему: от забора до подачи в помещение
Разбираем путь наружного воздуха через вентиляционную установку и объясняем, какие ступени обработки зависят от комплектации.
В приточной вентиляции наружный воздух проходит последовательно через защиту входа, фильтр и предусмотренные установкой ступени обработки, а затем вентилятор направляет его в распределительную сеть. Точный набор узлов зависит от комплектации: рекуператор, нагреватель, охладитель или секция увлажнения есть не в каждой установке.
Забор воздуха и защита входа
Путь начинается у наружной решётки или воздухозаборного устройства. Его размещают там, где меньше риск попадания осадков и загрязнений, с соблюдением проектных расстояний до источников выбросов. За решёткой может стоять воздушный клапан: при остановке системы он закрывает канал, если это предусмотрено автоматикой.
До покупки оборудования проектировщик определяет расчётный расход и сопротивление всей сети. Размер входа, скорость потока, решётка и канал влияют на шум и потери давления; произвольно уменьшать сечение нельзя.
Фильтрация и температурная обработка
Фильтр задерживает частицы и одновременно создаёт сопротивление. По мере загрязнения оно растёт, поэтому фильтр меняют по регламенту и показаниям контроля, а не только по внешнему виду. Класс и последовательность ступеней сверяют с паспортом конкретной комплектации.
Дальше воздух при необходимости нагревается или охлаждается. В водяной секции теплоноситель проходит через теплообменник, в электрической работает нагревательный элемент, а охлаждение может обеспечивать водяной либо фреоновый теплообменник. Защита от замерзания, отвод конденсата и режимы автоматики зависят от исполнения.
Рекуперация и регулирование влажности
В приточно-вытяжной установке рекуператор передаёт часть тепла между удаляемым и наружным потоками без их прямого смешения в тех аппаратах, где потоки разделены конструкцией. Тип теплообменника и режим защиты от обмерзания проверяют по документации. Нельзя приписывать рекуперацию обычной приточной установке.
Увлажнение и осушение требуют отдельных узлов или соответствующего режима охлаждения и автоматики. Если в спецификации их нет, установка сама по себе не поддерживает заданную влажность. Датчики помогают управлять процессом, но не заменяют исполнительное оборудование.
Шумоглушение и подача в комнаты
После вентилятора обработанный воздух поступает в каналы, а затем — к решёткам и диффузорам. Расход по ветвям задают расчётом и регулируют клапанами. Шум зависит от вентилятора, скорости потока, фасонных деталей и решёток; при необходимости в проект включают шумоглушители и виброразвязку.
Пусконаладка завершает обработку воздуха в вентиляционной установке: специалист измеряет расход, балансирует ветви и проверяет защитные алгоритмы. Без этой процедуры даже правильно подобранные компоненты могут работать не в расчётной точке.

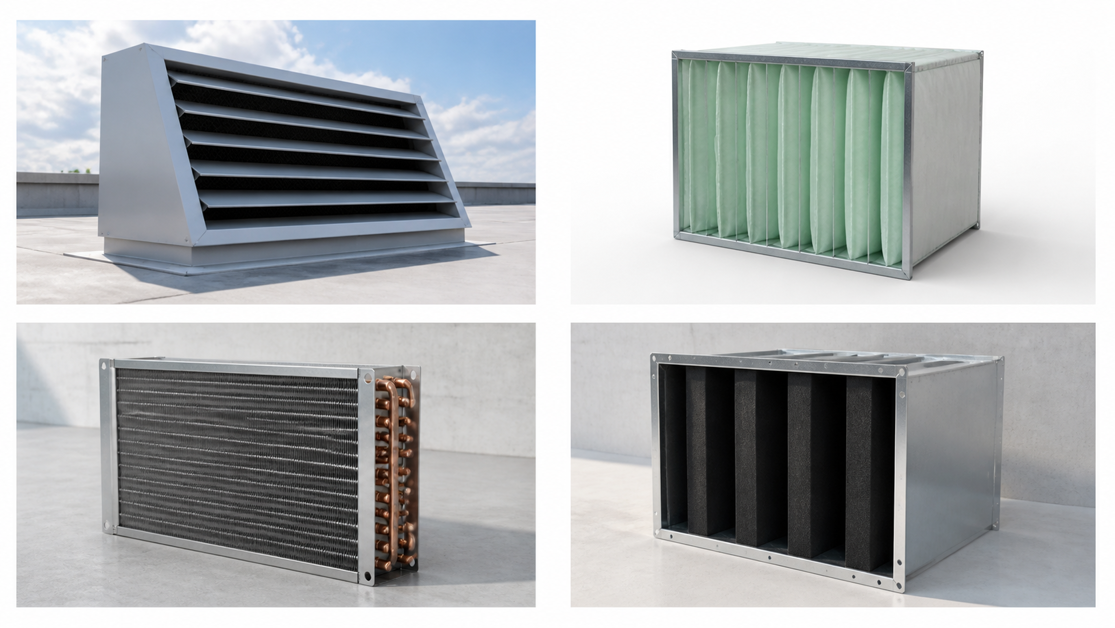

Что проверить при выборе
- расчётный расход и доступное внешнее давление;
- состав фильтров и доступ к их замене;
- тип нагревателя, охладителя и рекуператора;
- дренаж для секций, где образуется конденсат;
- алгоритмы автоматики и датчики в комплектации;
- место для обслуживания каждого узла.
Подходящую компоновку выбирают в каталоге вентиляционного оборудования Komfovent после расчёта сети и проверки паспорта конкретной серии.
