Автоматика Komfovent для коммерческого здания: какие сценарии подготовить заранее

До заказа установки Komfovent составьте таблицу режимов здания: когда подавать воздух, как компенсировать местные отсосы и что делать при нехватке тепла или аварии. Для каждого режима задайте расход притока и вытяжки, температуру и условия переключения. По этой таблице подбирают оборудование, датчики и связи между системами.

Рабочий день начинается с расчёта помещений

Офис, переговорная, кухня и мастерская требуют разных расходов воздуха. Проектировщику нужны назначение и площадь помещений, число людей, выделения тепла, влаги и загрязнений, часы работы. Расход определяют по применимым требованиям и расчётам; среди полученных значений выбирают то, которое обеспечивает все условия для данной зоны.

Отдельно запишите оборудование с собственными вытяжными вентиляторами: кухонные зонты, вытяжные шкафы, технологические укрытия. Для каждого местного отсоса укажите расход, время включения и возможность совместной работы с другими отсосами. Именно их одновременное включение может стать самым тяжёлым режимом приточной системы.

В здании с общей установкой расходы распределяют между помещениями. Датчик CO₂ в офисной зоне помогает регулировать вентиляцию по присутствию людей. Загрязнения от технологического процесса требуют отдельного расчёта и контроля: концентрация CO₂ не описывает их состав.

Включили зонт — пересчитали воздушный баланс

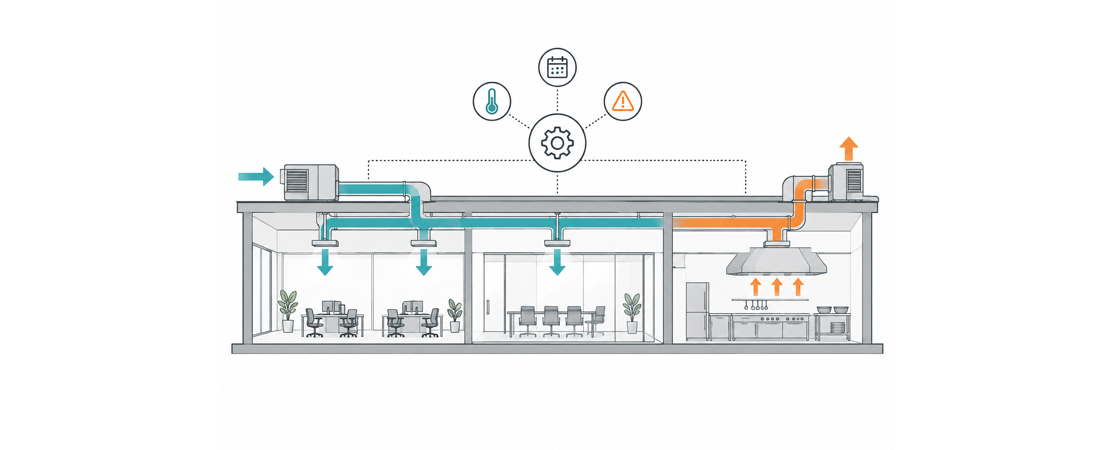

Баланс составляют для каждой зоны и для здания в целом. Учитывают организованный приток, общеобменную вытяжку, местные отсосы и переток через соседние помещения. Путь перетока обозначают на плане, а требуемое направление воздуха задают с учётом чистых и загрязнённых зон.

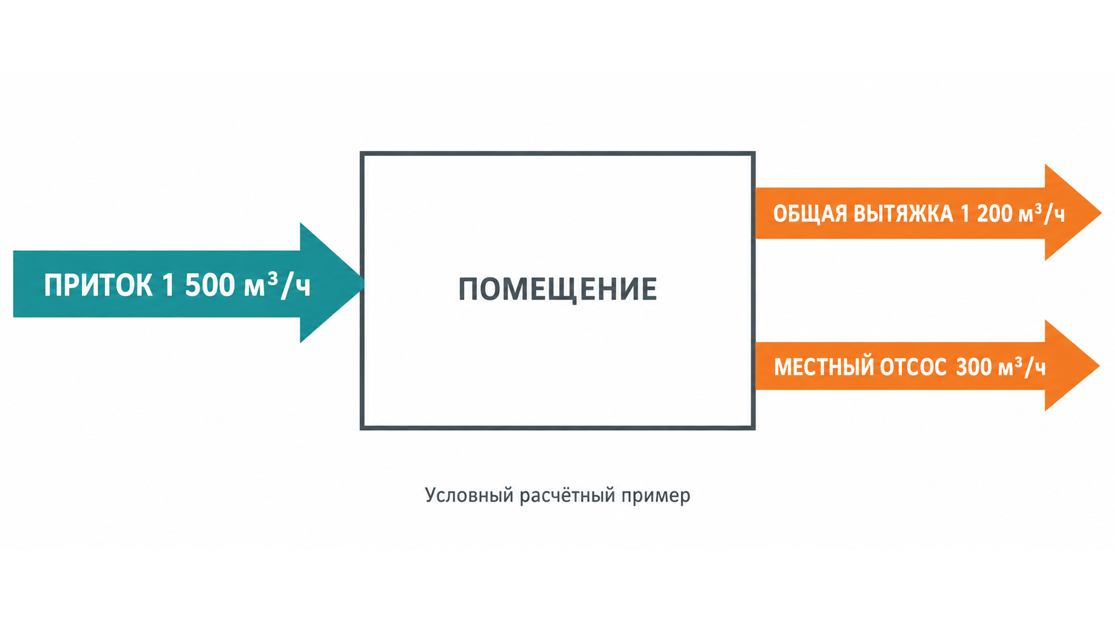

Условный пример: в рабочем режиме приток и общеобменная вытяжка равны 1 200 м³/ч. Дополнительный отсос удаляет 300 м³/ч. Если остальные расходы сохранить, дефицит составит 300 м³/ч: воздух начнёт поступать через неплотности и соседние зоны. Для расчётного баланса можно увеличить приток до 1 500 м³/ч либо предусмотреть отдельный компенсационный приток. В обоих случаях проверяют распределение воздуха по помещениям.

Уменьшать общеобменную вытяжку допустимо лишь в пределах, при которых сохраняются её необходимые расходы. Если проектом предусмотрено разрежение в загрязнённой зоне, оно должно быть заданным и проверяемым, с организованным поступлением воздуха.

В задании на автоматику запишите сигнал включения отсоса, требуемые расходы и последовательность запуска. Для зависимого от притока технологического оборудования определите блокировку при его отказе. Способ подключения согласуют по схеме выбранного контроллера и оборудования; наличие таймера не подтверждает готовую связь с кухонным зонтом.

Что поручить автоматике ОТД с GTC

В нашем ассортименте приточно-вытяжных установок есть ОТД-R-4000-U-HW-M5/M5-GTC-L/A с водяным нагревателем. Для заказа нужны полная маркировка установки, состав датчиков и схема подключения её исполнения.

В руководстве ОТД предусмотрены недельные таймеры с выбором времени, температуры и скорости вентилятора. Для офиса задайте начало рабочего режима до прихода сотрудников, переход после их ухода и расписание выходных. Для вечернего мероприятия заранее определите, кто продлевает работу и когда установка возвращается к обычному графику.

Контроль производительности ОТД позволяет выбрать управление по давлению, CO₂, влажности или температуре. Нужный приоритет и датчики задают при наладке. Если проект предусматривает VAV — переменный расход воздуха, — проверяют регулирование по давлению вместе с работой зональных устройств. Для переговорной с переменным числом людей определяют место датчика CO₂, уставку и нижний расход, сохраняющий вентиляцию помещения.

Это разные задачи управления. Давление в канале характеризует работу сети, а CO₂ помогает оценить потребность занятой зоны в наружном воздухе. Для системы с несколькими зонами проектировщик определяет, какой параметр регулирует общую установку и как обеспечиваются расходы остальных помещений.

Зимний режим проверяют при максимальном притоке

При увеличении расхода для компенсации отсоса растёт и потребность в нагреве. Проверяйте её на расчётной наружной температуре, с учётом работы теплоутилизатора и принятой температуры притока. Для водяного нагревателя нужны параметры теплоносителя, расход воды и рабочая схема узла регулирования. Для электрического — доступная мощность питания и допустимый минимальный расход воздуха.

Задайте отдельно действие при недостаточной мощности нагрева: допустимо ли снизить расход и какую работу помещений тогда ограничить. Для ОТД предусмотрено регулирование производительности с приоритетом температуры, но его применение согласуют с необходимым воздухообменом. В режиме с работающим местным отсосом снижение притока может нарушить баланс; этот случай должен иметь собственное решение.

В перечень проверок включите защиту водяного нагревателя от замерзания, перегрев электрического и работу рекуператора зимой — по комплектации установки. Защитные пороги и последовательность действий берут из её документации.

Запас расхода оценивают вместе с сопротивлением

Для каждого режима на схеме сети считают потери давления в воздуховодах, фасонных частях, фильтрах, шумоглушителях и воздухораспределителях. Рабочая точка вентилятора должна обеспечивать нужный расход при этом сопротивлении. Значение максимальной производительности без условий сети для такого подбора недостаточно.

В примере с отсосом установке требуется уже 1 500 м³/ч при сопротивлении режима компенсации. Резерв производительности определяют после этого расчёта: учитывают принятую конечную потерю давления фильтров и подтверждённые изменения нагрузки. Избыточный типоразмер тоже требует проверки: минимальный режим должен оставаться в рабочем диапазоне вентилятора и нагревателя, с допустимыми скоростью воздуха и шумом.

Какие сценарии проверить при сдаче

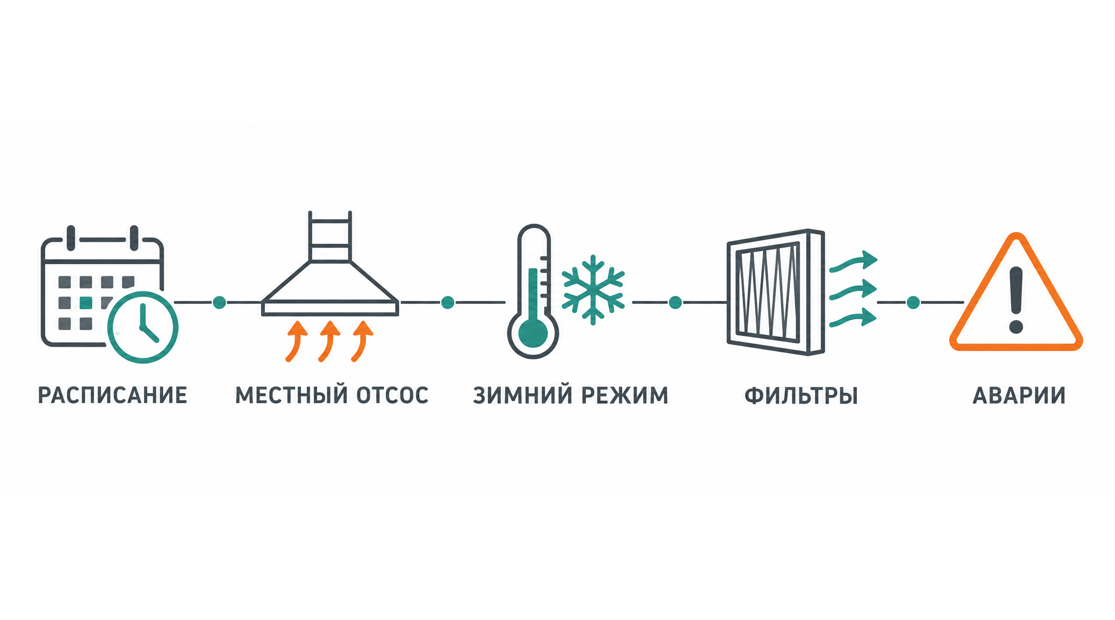

Перед пусконаладкой подготовьте таблицу «событие → действие → подтверждение». Включите в неё рабочий день, выходной, местный отсос, зимний режим и аварии. Для каждого события укажите ожидаемые расходы или состояние установки, сигнал для оператора и порядок возврата к работе.

• При пожарном сигнале проверяют реакцию по проекту противопожарной защиты и схеме ОТД. Штатную вентиляцию не используют как дымоудаление без отдельного проектного решения.
• При отказе вентилятора или датчика фиксируют остановку либо другое предусмотренное действие, индикацию и зависимые блокировки.
• После потери питания проверяют предусмотренный порядок восстановления работы и сохранность настроек.
• При загрязнении фильтров оператор должен получить доступную индикацию; для замены оставляют проход и место извлечения фильтра.

На испытаниях измеряют приток и вытяжку в обычном режиме и при включённых местных отсосах, проверяют расписание и защитные реакции. В комплект сдачи включают таблицу сценариев, фактические настройки, схемы и протокол измерений. С этими данными эксплуатация сможет отличить ошибку графика от нехватки расхода или тепла.
