Роторный или пластинчатый рекуператор Komfovent: что выбрать для своего объекта

Для жилья и обычного офиса чаще подходит роторный рекуператор: зимой он возвращает не только тепло, но и часть влаги. Пластинчатый выбирают, когда потоки требуется разделить жёстче. Однако окончательный ответ дают расчёт в рабочей точке, зимний алгоритм автоматики и условия монтажа — одного названия теплообменника для выбора мало.

Что именно меняется вместе с типом рекуператора

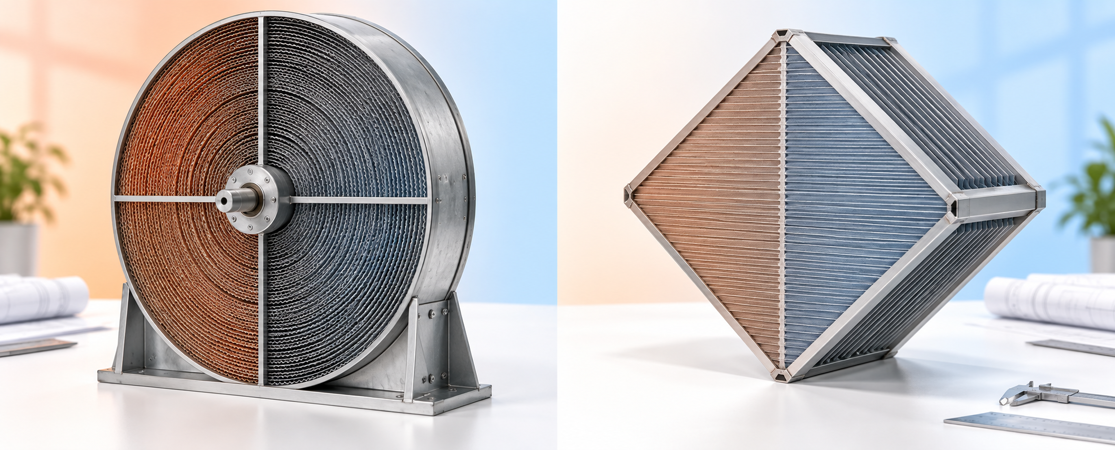

Ротор — это вращающееся колесо с теплоёмкой матрицей. Оно попеременно проходит через вытяжной и приточный каналы, нагревается с одной стороны и отдаёт энергию с другой. Гигроскопическое исполнение заодно переносит часть водяного пара. Для колеса нужны привод и уплотнения, а проектировщик учитывает небольшое перетекание воздуха между каналами.

У пластинчатого теплообменника движущихся частей нет. Приток и вытяжка идут по соседним каналам, разделённым стенками; в противоточной схеме они долго движутся навстречу друг другу. Обычное пластинчатое ядро влагу не возвращает. Когда вытяжной воздух остывает, вода остаётся внутри установки — её нужно собрать в поддон и отвести.

Отсюда и первая развилка. В доме с сухим зимним воздухом возврат влаги бывает весомым аргументом в пользу ротора. Для помещения, откуда удаляются запахи или нежелательные примеси, важнее разделение потоков; тогда рассматривают пластинчатую схему и отдельно проверяют требования проекта.

Процент КПД без режима работы ничего не решает

Температурный КПД показывает, какую часть доступного перепада температур удалось использовать. Это не неизменная цифра, прикреплённая к корпусу установки. На неё влияют расход притока и вытяжки, наружная температура, влажность удаляемого воздуха, загрязнение фильтров, скорость ротора и положение байпаса.

Допустим, в спецификации двух установок стоят близкие максимальные значения. На объекте одна из них может работать при несбалансированных потоках: часть вытяжки уходит через отдельные санитарные вентиляторы, а сопротивление сети после монтажа оказалось выше расчётного. Тепла на возврат будет меньше. Поэтому в программе подбора Komfovent задают реальные расходы, давление сети и расчётные температуры, а затем смотрят температуру после рекуператора и требуемую мощность догрева.

Баланс подтверждают при наладке. Паспортный расход вентилятора ещё не означает, что через оба канала проходит именно столько воздуха: заслонки, фильтры и фактическая трасса меняют рабочую точку.

Ротор зимой: проще с конденсатом, внимательнее к перетеканию

В обозначениях Komfovent буква R относится к установкам с роторным теплоутилизатором. Постоянного холодного поддона под матрицей здесь нет, поэтому ротор обычно спокойнее переносит мороз. Это не отменяет защиту: при высокой влажности внутри и низкой температуре снаружи автоматика может изменить скорость колеса или расход, а в предусмотренной комплектации — задействовать предварительный нагрев.

Как именно установка реагирует на мороз, проверяют для выбранной модели и контроллера. Переносить алгоритм с соседней серии нельзя. Тем более не стоит считать предварительный нагрев обязательным или, наоборот, заведомо лишним до расчёта.

Есть и обратная сторона. Вместе с влагой через ротор возможно небольшое перетекание воздуха. Для квартиры или офиса это оценивают вместе со схемой вентиляции и положением вентиляторов. Если же между притоком и вытяжкой требуется строгое разделение, ротор может не пройти исходные ограничения независимо от его энергетических показателей.

У пластинчатой схемы вода становится частью проекта

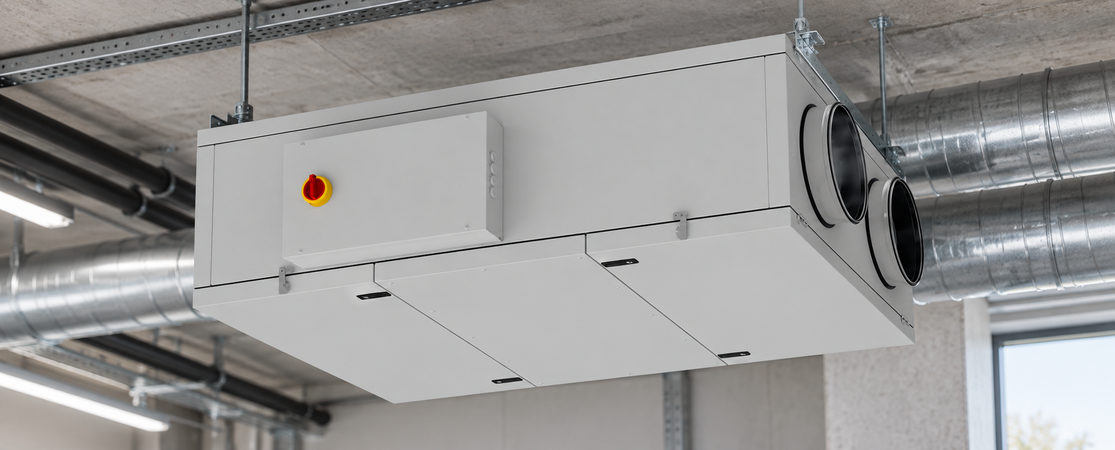

Маркировка CF у Komfovent указывает на противоточный теплообменник. Зимой его холодная зона собирает конденсат. Значит, рядом с выбором установки появляются вполне материальные детали: поддон, сифон, уклон дренажа и защита отвода от замерзания. Их нельзя оставить «на монтаж» — высота сифона и доступ к нему требуют места.

При дальнейшем охлаждении конденсат способен замёрзнуть на пластинах и увеличить сопротивление канала. Защита может приоткрыть байпас, изменить соотношение расходов или включить предварительный нагрев. Пока воздух частично обходит ядро, возврат тепла падает, а нагрузка на догрев растёт. Эти режимы должны быть видны в расчёте, иначе красивый сезонный КПД окажется ответом не на тот вопрос.

Летом тот же байпас работает по другой причине. Если снаружи прохладнее, чем в помещении, воздух направляют мимо теплообменника, чтобы не возвращать в приток внутреннее тепло. Сам по себе байпас ничего не охлаждает и кондиционер не заменяет.

Роторный или пластинчатый рекуператор: что выбрать для своего объекта

Для дома сначала оценивают зимнюю влажность, доступ к обслуживанию и возможность устроить дренаж. В офисе к этому добавляют переменную загрузку и фактический баланс воздуха. На специальном объекте первым фильтром может стать не эффективность, а допустимость перетекания между каналами.

Рабочая последовательность короткая:

1. Посчитать приток и вытяжку для обычного и пикового режимов.
2. Задать зимнюю и летнюю температуру, а также влажность удаляемого воздуха.
3. Сравнить подходящие исполнения R и CF в одинаковых рабочих точках.
4. Проверить температуру притока, мощность подогрева и действия автоматики при морозе.
5. Для ротора оценить допустимость переноса влаги и перетекания; для CF — разместить поддон, сифон и незамерзающий дренаж.
6. Оставить сервисный доступ к фильтрам, теплообменнику, приводу и автоматике.

После этого выбор обычно становится очевиднее. Если важен возврат влаги и нет требования полностью разнести потоки, ротор даёт удобную зимнюю схему. Когда разделение воздуха приоритетно, пластинчатый теплообменник логичнее, но его дренаж и противообмерзательный режим должны быть решены заранее.

Почему бризер не является третьим вариантом

Рекуператор работает внутри приточно-вытяжной системы: энергия удаляемого воздуха передаётся наружному. Бризер обычно обслуживает одну комнату, подаёт и фильтрует воздух, однако не ведёт общий вытяжной поток через тот же теплообменник. Сравнивать эти устройства только по кубометрам в час некорректно — они собирают разные схемы воздухообмена.

Итоговый расчёт установки должен одновременно показать пять вещей: температуру притока, мощность подогрева, поведение в мороз, влажностный баланс и потребление вентиляторов при сопротивлении реальной сети. Тогда решение опирается на условия объекта, а не на максимальный процент в каталоге.
