Тепло удаляемого воздуха в этой вертикальной установке возвращает ротор SL/A — исполнение с наивысшей эффективностью в серии ОТД-R. Корпус ставится на пол, приток догревает встроенный электронагреватель от трёхфазной сети, оба потока очищают фильтры M5 (ePM10 50 %).
Функции встроенного контроллера GTC Syberia 5:
- регулирование электронагревателя, приток от 5 до 30 °C;
- сигнал о загрязнении фильтров;
- синхронизация приточного и вытяжного вентиляторов;
- недельное расписание, до четырёх событий в сутки;
- удалённый доступ через веб-сервис GTCWEB и приложение GTC Remote Access.
Местный пульт подключается патч-кордом, дополнительное оборудование — к тому же контроллеру. Комплект поставки: пульт, датчик температуры канала, два предустановленных фильтра, паспорт.
Рекуперация
Площадь поверхности ротора SL/A увеличена по сравнению со стандартным. С ним на подогрев притока уходит примерно вчетверо меньше энергии, летом притоку передаётся холод вытяжки. В нормальных условиях конденсационный алюминиевый ротор не обмерзает и не даёт конденсата. Дренажную линию к установке не прокладывают, воздух перед ротором в мороз не догревают, а возвращённая влага сокращает затраты на увлажнение. Вращает ротор EC-двигатель с плавным управлением.
Условия монтажа:
- воздуховоды подключаются к четырём прямоугольным патрубкам 500×400 мм по одной из 16 схем;
- сторона обслуживания — правая (R1) или левая (L1), перед ней нужно 760 мм свободного места;
- каналы на улицу перекрывают заслонки с приводом, закрывающиеся при выключении установки;
- шумоглушители ставят со стороны помещения и со стороны улицы;
- где зимой холоднее −30 °C, перед установкой монтируют предварительный канальный нагреватель.

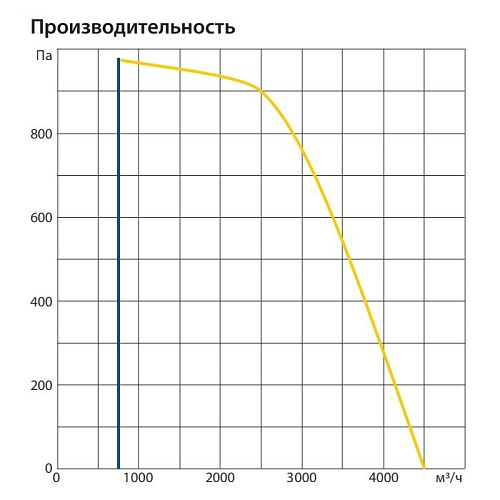

EC-вентиляторы с номинальным давлением 200 Па работают в корпусе из звукоизолирующих панелей 45 мм (RAL 9003) с запирающимися дверями.
Установку дополняют заслонка SRU-500-400 или её вариант с приводом SRU-500-400-MH-230, шумоглушители STS-100-100-500-400-700 для наружных каналов и STS-100-100-500-400-1200 для каналов помещения, фильтры M5-525x510x46 и F7-525x510x46 (ePM1 55 %), охладители DCF-3,0-20 на фреоне и DCW-3,0-20 на воде.
